AU-104
AU-104系列是1路平衡音频输入，4路平衡音频输出，带音量调节功能的1进4出音频信号分配和MIC前置放大器。 主要应用于平衡音频信号分配、MIC前置增益调节及信号分配。
- 测试环境：平衡输入，平衡输出，ATS-2测试仪
- 1、最大增益：30dBu（MIC增益），固定增益6dBu
- 2、最大输入输出：17dBu@平衡3、等效输入噪声：≤-120dBu
- 3、等效输入噪声：≤-120dBu
- 4、总谐波失真：≤0.001%@1Khz 4dBu
- 5、频率响应：20hz~20Khz（士0.1dBu）
- 6、动态范围（20hz~20Khz@0dBu）：>120dB
- 7、输入阻抗（平衡接法）：10KQ
- 8、输出阻抗（平衡接法）：100Ω
- 9、输入共模抑制@60hz：85dB
- 10、待机功耗：≤0.1W
- 11、产品尺寸：180*50*150mm（不含包装）

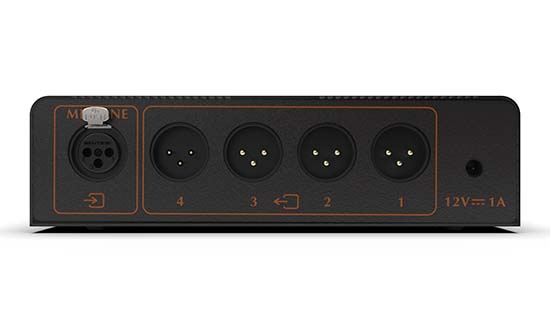

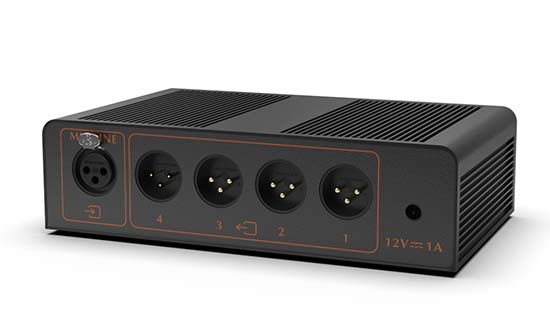

- ● 采用3芯卡依连接器，支持平衡音频信号输入和输出
- ● 1路平衡模式音频信号输入，兼容LINE模式和MIC模式4路平衡模式音频信号输出
- ● 最大增益30dBu（MIC增益），支持输入增益调节

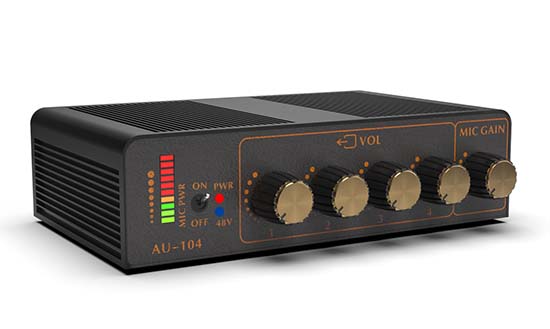

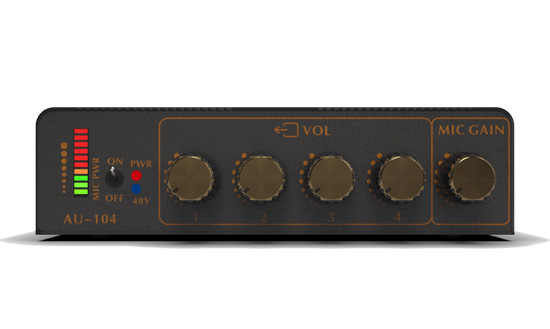

- ● 输出通道支持独立音量调节功能，可自由调节每路输出音量不同大小
- ● 音量旋钮带有41CC档位定位，方便精确调节音量和防止误操作
- ● 支持MIC幻像供电（48V），拔动开关进行切换控制
- ● 带有MIC幻像供电指示灯，带有电源指示灯，提示设备的工作状态
- ● 10段彩色LED灯柱指示输入信号的电平（UV）
- ● 采用DC-12V@12W直流电源适配器供电，有效保证电路工作的动态范围
- ● 内部自带多级RC电源滤波电路，有效抑制工作电源的纹波干扰
- ● 输入和输出电路带有高频滤波电路，有效防止外部设备和线路干扰
- ● 自带开关机爆破音和MIC供电开关爆破音消除电路，有效保护后级设备（如功放）
- ● 整机采用全铝外壳，大大减小外部辐射和干扰对音频电路的影响
- ● 采用进口高品质运放和高精度器件，频率响应曲线平滑，总谐波失真小
